La manière que chaque modèle d'antenne parabolique capte le signal.
Les systèmes de captage du signal des antenne paraboliques que nous voyons toujours peuvent être divisés en quatre types:
Nous avons l'Alimentation Frontale (Front Feed), Alimentation décalée (Offset Feed), Cassegrain et grégorien (la partie rouge représente les surfaces réfléchissantes de l'antenne dans notre image d'illustration et le vert signifie comment l'antenne est alimenter en ondes, Le bleu représente les structures de support typiques; et le noir représente quelques rayons d'ondes typiques).
Les détails d'entre eux sont les suivants:
1. Alimentation frontale (ou alimentation axiale) :
Ce type d'alimentation se situe toujours au centre de la parabole, qui est sur l'axe du faisceau et au point du foyer d'antenne. C'est le type le plus courant, mais présente l'inconvénient que le Feed et ses supports bloquent partialement le faisceau.
Veuillez vous référer à l'image N° 1 ci-dessous :
2. Alimentation décalée (ou alimentation hors axe)(Offset Feed / Off-axis Feed) :
Ce type d'alimentation (Feed) est situé sur un côté du réflecteur, pas avec un réflecteur primaire symétrique. Tel quel est en dehors de la zone du faisceau, cela peut éviter les obstructions du faisceau. Il est toujours utilisé dans les antennes paraboliques domestiques.
Veuillez vous référer à l'image N°2 en dessous :
3.Modèle Cassegrain :
Ce type d'alimentation est situé sur ou derrière l'Antenne. Au foyer de la parabole, le faisceau illumine un petit hyperboloïde réflecteur secondaire, qui renvoie le faisceau vers l'antenne parabolique. Il est souvent utilisé dans les grandes antennes ou les antennes avec des sources, telles que les antennes au sol des satellites et les radiotélescopes.
Veuillez vous référer à l'image N° 3 ci-dessous :

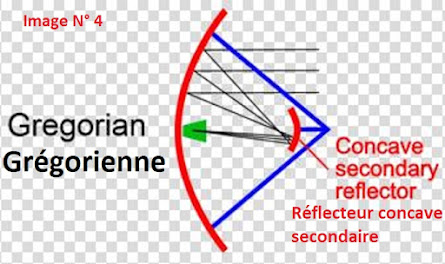

4. Modèle Grégorienne :
Ce type d'alimentation ressemble au type Cassegrain. La différence est que le modèle grégorienne a une forme ellipsoïdale concave sur le deuxième réflecteur.
Veuillez vous reporter à l'image N° 4 ci-dessous :
⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺⟺
